■機械の仕様
| 仕 様 |
TBH-8 |
TBH-SC |
TBH-92A
(クローラタイプ) |

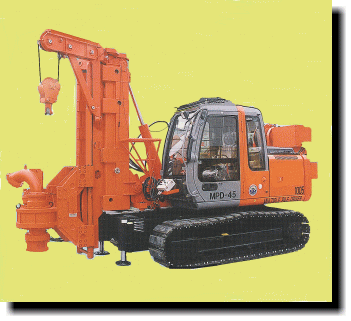

MPD-45
(クローラタイプ) |
| 能力 (m) |
50 (φ600〜φ1,500) |
80 (φ600〜φ1,500) |
80 (φ600〜φ1,500) |
80 (φ600〜φ2,500) |
| 回転数 (r.p.m) |
低速7.5 高速20 |
低速15 高速30 |
0〜25 |
0〜20 |
| スイベル内径 (mm) |
200 |
150 |
200 |
200 |
| フィールドストーク (mm) |
1,750 |
1,250 |
1,750 |
1,750(3500) |
| 給圧力/バランス力 (Kg) |
10,000/10,000 |
6,000/6,000 |
10,000/10,000 |
15,000/10,000 |
| 巻上能力 (Kg) |
2,200 (シングル)
6,300 (トリプル) |
2,200 (シングル) |
5,000 (シングル) |
5,000 (シングル) |
| 所要馬力 (Kw) |
15+11+15 |
11+11+11 |
95PS (エンジン) |
85PS (エンジン) |
| 寸法 (長×巾×高)(mm) |
4,280×2,200×4,385
(掘削時) |
3,700×1,922×3,100
(掘削時) |
5,170×2,470×4,600
(掘削時) |
6,350×2,490×3.880(5,620)
(掘削時) |
| 重量 (Kg) |
約6,500 |
約6,000 |
約11,000 |
約18,700 |
■使用機械一覧表（場所打杭 掘削径-φ1,000mm 深度-20.0m）
| 機械・器具 |
仕様 |
数量 |
出力 |
重量 |
備考 |
| TBHドリル |
6インチタイプ |
1台 |
41.0 |
6,500 |
TBH-7 |
| サクションポンプ |
6インチ 5m3/min |
1台 |
44.5 |
2,500 |
|
| サイクロンスクリーン |
6m3/min |
1台 |
11.0 |
5,000 |
土砂振るい |
| サイクロン用サンドポンプ |
6インチ |
2台 |
22.0 |
350 |
|
| 送水サンドポンプ |
6インチ |
1台 |
22.0 |
350 |
|
| ベントナイトミキサー |
2m3 |
1台 |
11.0 |
1,500 |
|
| リバースビット |
φ1,000mm |
1ヶ |
|
450 |
|
| リバースロッド |
6インチ×1.5m |
14本 |
|
60 |
|
| スラッシュタンク |
20m3 |
3基 |
|
2,900 |
|
| 口元パイプ |
φ1,200mm×2.0m |
2本 |
|
710 |
|
| トレミーパイプ |
8インチ×2.3m |
7本 |
|
120 |
|
| 発動発電機 |
200KVA |
1台 |
164ps |
3,700 |
|
| バックホウ |
平積0.4m3 |
1台 |
51ps |
11,500 |
掘削残土積み込み用 |
| 補助トラッククレーン |
ラフタークレーン25t吊 |
1台 |
147ps |
26,400 |
施工条件に応じて使用 |
| 配管・配線・工具 |
|
1式 |
|
|
|
|
|
|
